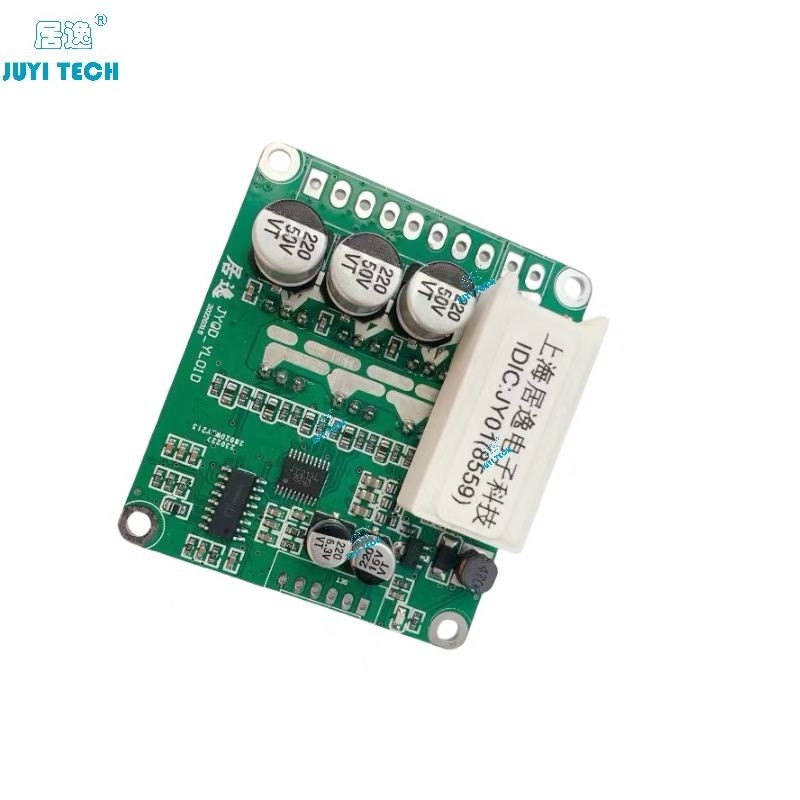

JUYI 48V BLDC Motor Kontrolörü JYQD-YL01D hızlı geri fren fonksiyonu ile

Marka Adı:	JUYI
Model Numarası:	YYQD-YL01D
Moq:	1 set
fiyat:	Pazarlık edilebilir
Paketleme Ayrıntıları:	PE torba + Karton
Ödeme Şartları:	L/C, T/T,PayPal

Ayrıntılı Bilgiler

Ürün Açıklaması

Ayrıntılı Bilgiler

Menşe yeri:

Çin

Belge:

JYQD_YL01D_1_3_English.pdf

Özel Hizmet:

- Evet.

Çalışma voltajı:

12V/24V/48VDC

Faz Numarası:

Hız regülasyonu:

0-5V/Görev döngüsü

Çalışma akımı:

15A

Uygun motor:

sensör motoru

Çalışma modu:

Salon

Aşırı sıcaklık koruması:

- Evet.

Alarm çıkışı:

- Evet.

Hız gösterimi aralığı:

0-99999/dev/dak

Yetenek temini:

1000 takım/gün

Vurgulamak:

48v bldc motor kontrolörü

BLDC Motor Denetimcisi

Hızlı Geri Fren BLDC Motor Denetimcisi

Ürün Açıklaması

JUYI 48V BLDC Motor Kontrolörü JYQD-YL01D hızlı geri fren fonksiyonu ile

JUYI 48V BLDC Motor Kontrolörü JYQD-YL01D hızlı geri fren fonksiyonu ile 0

Model	YYQD-YL01D (8559)	YYQD-YL01D (457E)	YYQD-YL01D (99F2)	YYQD-YL01D (C737)
Çalışmak Sıcaklık.°C)	-20 ¢85	-20 ¢85	-20 ¢85	-20 ¢85
Çalışma Voltajı(V)	12V-48V	12V-48V	12V-48V	12V-48V
Max.operating Akım ((A)	15A	15A	15A	15A
PWM hız kontrolü PWM frekansı ((1- 20KHZ)	Çalışma döngüsü 0- % 100	Çalışma döngüsü 0- % 100	Çalışma döngüsü 0- % 100	Çalışma döngüsü 0- % 100
Analog voltaj Hız düzenlemesi ((V)	0-5V	0-2.5V	0-5V	0-2.5V
Çizgi fren (V)	0-5V	0-2.5V	0-5V	0-2.5V
Hız artışı Sinyal çıkışı	√	√	√	√
Geri dönüş fonksiyonu	√	√	√	√
Güvenli başlangıç fonksiyonu	X	X	√	√

Uygulama alanı

Uzaktan kumandalı elektrikli araç, iki tekerlekli dengeleme aracı, uzaktan kumandalı tekerlekli sandalye, tıbbi makine, eğlence aracı, robot vb.

Başvuru notları:

1.Motorun voltaj ve güç parametrelerinin, belirtilen sürücü tahtasının aralığını geçmediğini doğrulayın.

2.Bu sürücü tablosu 3 fazlı fırçasız sensörsüz motor için kullanılır, ancak tüm 3 fazlı fırçasız sensörsüz motorlar için doğrudan uygun değildir. Koridor açısı 120 derece olmalıdır.

3.JYQD-YL01D'nin fren fonksiyonu reaktif fren.Motor geri dönüşüm için enerji üretmek için frenini döndürür.Lütfen sürücüye zarar vermek için ayarlanmış bir güçle test ederken fren fonksiyonunu kullanmayın..

4.Sürücü tahtasındaki 5V çıkış portu, 100MA'dan daha düşük akım ile tek çipli bilgisayar tarafından kontrol edilebilir.

5.Lütfen sürücü tahtasındaki yalıtım ve ısı dağılımına dikkat edin.

6.Güvenlik başlatma fonksiyonu:Hız düzenleyicisi doğru yerde değilse veya güçlendikten sonra hız yeniden ayarlaması geçersizse, lütfen hız düzenleyicisini veya fren sıfırlamasını düzeltin.

Sürücü tablosu şeması

Kablolama Şeması

1Kontrol portu (sağda) 2.54 delik mesafesi

5V- Kontrol paneli iç çıkışı 5V.

EL- fren kontrol portu, enerji geri kazanma fonksiyonu ile reaktif doğrusal fren, analog voltaj fren 0-5V. Sabit hız + durumunda, fren voltajı ne kadar yüksekse,0-100% fren gücü ne kadar büyükse.

M-Hız sinyali çıkış portu, darbeler frekansı motor hızı ile orantılıdır (darbeler oranı motorla ilişkilidir)

Z / F- Pozitif ve ters kontrol bağlantısı. 5V veya bir yönde askıya alınmış, diğer yönde GND.

VR- Hız kontrol portu, analog voltaj hız düzenleme 0V-5V ((0-2.5V) hız düzenleme, düşükten yüksek çizgisel hız düzenleme.

GND- Kontrol panosu.

2Güç portu (solda) 3.96 delik aralığı

P +- Güç giriş katodu 12V-48V (destek lityum)

P-- Güç kaynağı giriş negatif elektrot

MC / W- Motor faz hattından biri.

MB / V- Motor faz hattından biri.

MA / U- Motor faz hattından biri.

GND- Motor Hall negatif elektrodu

HA- Motor Hall sinyali bir.

HB- Motor Hall sinyali bir.

HC- Motor Hall sinyali bir.

5V- Motor Hall pozitif direği

3. Sürücü tahtası motordan 50 cm'den fazla mesafedeyse korunmuş tel kullanın, aksi takdirde normal kullanımı etkileyen anormal sürüşe yol açabilir.

4. Eğer maksimum akımla çalışmaya devam ederseniz ısı dağılmasına dikkat edin.

Boyut Çizimi
