Hall Efekti 3 Fazlı BLDC Motor Denetleyicisi Döner Yön Kontrol Portları

Marka Adı:	JUYI
Model Numarası:	JYQD-V7.0
Moq:	1 Set
fiyat:	Pazarlık edilebilir
Paketleme Ayrıntıları:	PE torba + karton
Ödeme Şartları:	T / T, L / C, Paypal

Ayrıntılı Bilgiler

Ürün Açıklaması

Ayrıntılı Bilgiler

Menşe yeri:

Çalışma voltajı:

12-24VDC

Çalışma akımı:

PWM hız kontrolü:

Çalışma döngüsü 0-100% (1-20KHZ)

Hız darbe sinyali çıkışı:

- Evet.

Hata LED'i:

- Evet.

Maksimum akım:

Yetenek temini:

1000sets / gün

Vurgulamak:

3 fazlı ac motor kontrol

üç fazlı pwm motor sürücüsü

Ürün Açıklaması

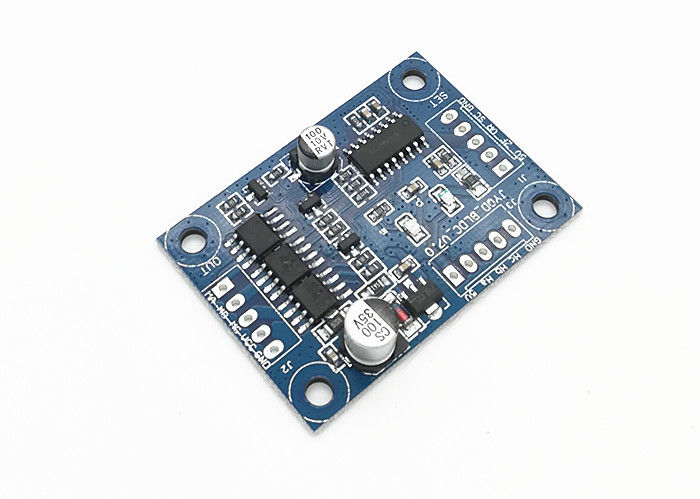

JYQD-V7.0,12V/24VDC DC,2A çalışma akımı Hall etkisi BLDC motoru için BLDC motor kontrolörü

Model:JYQD-V7.0

Çalışma sıcaklığı: -20°85°C

Çalışma voltajı: 12V/24V

Maksimum akım:3A

Sürekli çalışma akımı:2A

PWM hız düzenlemesi ((1-20khz): çalışma döngüsü 0-100%

Analog voltaj hız düzenlemesi:0-5V

LED hatası:Evet

Uygulama yönergeleri

1Motorun voltaj ve güç parametrelerinin belirtilen aralığı geçmediğini doğrulayın.

2. 120°'da Hall'la brushless DC motorlara uygulanabilir, tüm üreticilerin Hall hattı dizisi aynı değildir.Gerçek duruma göre Hall hattı dizisini veya motor üç fazlı hattı dizisini ayarlayabilirsinizEn iyi sürüş etkisini elde etmek için.

3. JYQD-V7.0, ev ve havalandırıcı olmadan sürücü tahtasıdır, herhangi bir havalandırıcı olmadan 36 watt'tan aşağı motoru çalıştırabilir, ancak normal havalandırmaya ihtiyaç duyar.

4Sürüş tahtasındaki 5V çıkış portu, dış güç ekipmanlarını bağlamak için yasaktır. Sadece dış potansiyometre veya hız ayarlama anahtarı için geçerlidir.Dönüştürme ve etkinleştirme işlevi

Kablolama şeması

1Kontrol portu.

5VSürücü panosunun iç çıkış voltajı, dış potansiyometre veya hız ayarlama ve geriye dönme işlemi için anahtar

Z/FDöner yön kontrol portları. Bağlantı 5V yüksek seviyede veya bağlantı yok İleri yönü, 0 V düşük seviyede bağlantı veya GND'ye bağlanmak ters yönüdür.

VRHız kontrolü portu. Analog voltaj doğrusal hız düzenleme 0.1v -5V, Giriş direnci 20K Ohm, girdi PWM hız düzenleme, PWM frekansı GND ile bağlantı:1-20KHZ; Çalışma döngüsü 0-100%

SC5V'yi çalışmaya izin vermek için bağlayın, çalışmayı yasaklamak için GND'yi bağlayın.

GNDDrive board iç kontrol için kullanılır.

2Güç bağlantısı.

MA---- motor aşaması A

MB---- motor faz B

MC---- motor faz C

GND---- DC-

VCC---- DC +

3:Hall sensör bağlantısı

Evet.--- Salon a

Hb---B salonu

Hc---Hall c

GND--- GND

5V---5V çıkış

4Sürücü tahtası motordan 50 cm'den fazla mesafedeyse korunmuş tel kullanın, aksi takdirde normal kullanımı etkileyen anormal sürüşe yol açabilir.

5Kontrol bağlantısı mesafesi: 2.54mm, güç bağlantısı mesafesi:2.54 mm

6Sürücü MOSFET ile ısı alıcı veya kurulum plaka arasındaki yalıtımlara dikkat edin.

Boyut çizimi

Hall Efekti 3 Fazlı BLDC Motor Denetleyicisi Döner Yön Kontrol Portları 3

İndir JYQD-V7.0 Kullanıcı Kılavuzu

JYQD-V7.0-English.pdf
