3 Fazlı BLDC Motor Sürücüsü

PWM 3 fazlı motor kontrolörü, DC fırçasız motor için görev döngüsü kontrolü hız kontrolörü

Tüm Kategori

Yüksek Gerilim BLDC Motor Kontrolörü

BLDC Motor Sürücüsü MOSFET

Bizimle İletişim

Ms. Lisa

jiangxinle@juyitech.com

+86-18538222869

+86 18538222869

Şimdi iletişime geçin

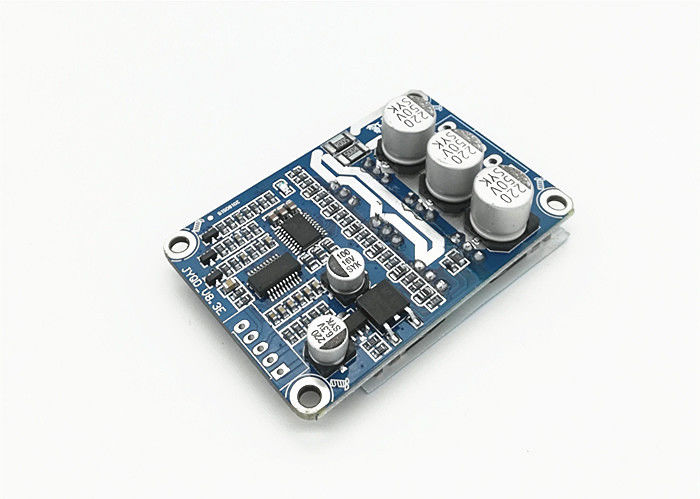

PWM 3 fazlı motor kontrolörü, DC fırçasız motor için görev döngüsü kontrolü hız kontrolörü

Marka Adı:	JUYI
Model Numarası:	JYQD-V8.3E
Moq:	1 Set
fiyat:	Pazarlık edilebilir
Paketleme Ayrıntıları:	PE torba + karton
Ödeme Şartları:	T / T, L / C, Paypal

Ayrıntılı Bilgiler

Ürün Açıklaması

Ayrıntılı Bilgiler

Menşe yeri:

Çalışma voltajı:

24VDC

En yüksek güç:

Uygun motor:

sensörsüz motor

Çalışma sıcaklığı.:

-20—85°C

Ürün Adı:

3 fazlı BLDC motor sürücüsü

Uygulama:

Fan, üfleyici, BLDC motor

Yetenek temini:

1000sets / gün

Vurgulamak:

3 fazlı ac motor kontrol

üç fazlı pwm motor sürücüsü

Ürün Açıklaması

PWM 3 fazlı motor kontrolörü, DC fırçasız motor için görev döngüsü kontrolü hız kontrolörü

Model numarası	JYQD-V8.3E
Çalışma sıcaklığı.	-20°85°C
Çalışma voltajı	24V DC
·PWM hız kontrolü	PWM frekansı:1-20KHZ; çalışma döngüsü 0-100%
Analog voltaj hız düzenlemesi	0-5V
UV / L.V koruması	Evet.
Hız darbe sinyali çıkışı	Evet.

5V	Sürücü tablosunun iç çıkış voltajı
M	Motor hızı darbe sinyali çıkış portu, 5V darbe sinyali.
Z/F	Döner yön kontrol portları. Bağlantı 5V yüksek seviye veya bağlantı yok İleri yönü, 0 V düşük seviye bağlantısı veya GND'ye bağlanmak ters yönüdür.
VR	Hız kontrolü portu. Analog voltaj doğrusal hız düzenleme 0.1v -5V, Giriş direnci 20K Ohm'dur, girdi PWM hız düzenleme, PWM frekansı olduğunda GND ile bağlanın:1-20KHZ; Görev döngüsü 0-100%
GND	Sürücü paneli iç kontrol için kullanılır

2Güç bağlantısı.

MA	motor aşaması A
MB	motor fazı B
MC	motor fazı C
GND	Başkent...
VCC	DC +

Kablolama şeması

PWM 3 fazlı motor kontrolörü, DC fırçasız motor için görev döngüsü kontrolü hız kontrolörü 0

3Sürücü tahtası motordan 50 cm'den fazla mesafedeyse korunmuş tel kullanın, aksi takdirde normal kullanımı etkileyen anormal sürüşe yol açabilir.

4- Kontrol bağlantısı mesafesi: 2.54mm. Güç bağlantısı mesafesi:3.96 mm

5Sürücü MOSFET ile ısı alıcı veya kurulum plaka arasındaki yalıtımlara dikkat edin.

Boyut çizimi

Başvuru notları:

1Motorun voltaj ve güç parametrelerinin, belirtilen sürücü tahtasının aralığını geçmediğini doğrulayın.

2. Bu sürücü kartı, 3 fazlı fırçasız sensörsüz motor için kullanılır, ancak tüm 3 fazlı fırçasız sensörsüz motorlar için doğrudan uygun değildir.geriye dönmek, motorla yüklenmeyen çalışma akımı çok büyüktür, hız sabit değildir, verimlilik düşüktür ve yükle çalıştırılamaz.) Müşteriler en iyi sürüş etkisini elde etmek için gerçek duruma göre sürücü kartının direncini ve kapasitesini ayarlayabilirler (düzenlemenin nasıl yapılacağı için ek sayfaya bakın)

3. JYQD-V8.3E sürücü tahtası, ev ve ısı alıcı olmadan çıplak bir tahtadır. Eğer motorun gücü 60W'den aşağı ise, ısı alıcı eklemeye gerek yoktur.Sadece normal havalandırma ve iyi yalıtım sağlamak gerekirMotorun gücü 60W'dan fazla ise, aşağıdaki diyagram gibi ısı fıskiyesi eklenmelidir.

4Lütfen JYQD-V8.3E sürücü kartının ters bağlantı koruması olmadığını, ters polarite bağlantısı olursa sürücü kartına kalıcı olarak zarar vereceğini unutmayın.

5. Sürücü tahtasındaki 5V çıkış portu harici cihazı bağlamayı yasaklar. Sadece hız düzenlemesi ve geri dönüş için tahtanın dış potansiyometre ve anahtarına uygulanabilir.

6JYQD-V8.3E sürücü tahtasındaki ′′M′′ terminalı motor hızı darbeleri çıkış sinyali (push-pull çıkış) ve maksimum çıkış akımı 5mA'dan azdır.

İndir JYQD-V8.3E Kullanıcı Kılavuzu

JYQD-V8.3E-English.pdf
