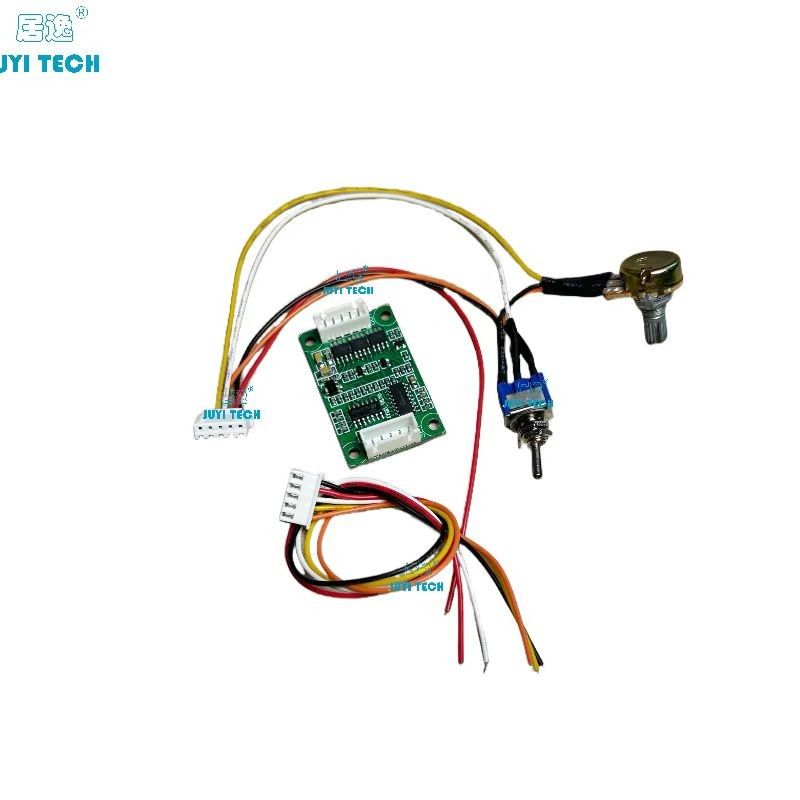

Maksimum Akım 3A 12V/24V fırçasız DC Motor Sürücü Sensörsüz BLDC Motoru için PWM Kontrolü Bağlayıcı Kablolarla
  • Adı
  • Adı
  • Adı
  • Adı

Maksimum Akım 3A 12V/24V fırçasız DC Motor Sürücü Sensörsüz BLDC Motoru için PWM Kontrolü Bağlayıcı Kablolarla

Marka Adı: JUYI
Model Numarası: JYQD-V6.70
Moq: 1 takım
fiyat: Pazarlık edilebilir
Paketleme Ayrıntıları: PE torba + Karton
Ödeme Şartları: L/C, T/T,PayPal
Ayrıntılı Bilgiler
Ürün Açıklaması
Ayrıntılı Bilgiler
Menşe yeri:
Çin
Model numarası:
JYQD-V6.70
Motor tipi:
DC motoru
Çalışma voltajı:
24VDC/12VDC
Hız kontrolü:
0-5V
Çalışma akımı:
2A
Teknik Destek:
- Evet.
Yetenek temini:
1000 takım/gün
Vurgulamak:

PWM Kontrol Fırçasız DC Motor Sürücüsü

,

3A Pürüzsüz DC Motor Sürücüsü

,

12V/24V fırçasız DC motor sürücüsü

Ürün Açıklaması

Max Current 3A, 12V/24V Brushless DC Motor Driver Sensörsüz BLDC Motoru için PWM Kontrolü



Maksimum Akım 3A 12V/24V fırçasız DC Motor Sürücü Sensörsüz BLDC Motoru için PWM Kontrolü Bağlayıcı Kablolarla 0

(Fırçasız Sensörsüz DC motor için)


Maksimum Akım 3A 12V/24V fırçasız DC Motor Sürücü Sensörsüz BLDC Motoru için PWM Kontrolü Bağlayıcı Kablolarla 1
Başvuru notları:

1.Motorun voltaj ve güç parametrelerinin, belirtilen sürücü tahtasının aralığını geçmediğini doğrulayın.

2.Bu BLDC motor sürücü kartı, 3 fazlı fırçasız sensörsüz motor için kullanılır, ancak tüm 3 fazlı fırçasız sensörsüz motorlar için doğrudan uygun değildir.Eğer sürüş etkisi iyi değilse (örneğin,, geriye doğru hareket edersek, motorun yüksüz çalışma akımı çok büyüktür, hız sabit değildir, verimlilik düşüktür ve yükle çalıştırılamaz.) Müşteriler en iyi sürüş etkisini elde etmek için gerçek duruma göre sürücü kartının direncini ve kapasitesini ayarlayabilirler (düzenlemenin nasıl yapılacağı için ek sayfaya bakın)

3.JYQD-V6.7 sürücü tahtası, ev ve ısı alıcı olmadan çıplak tahtadır.Sadece normal havalandırma ve iyi yalıtım sağlamak gerekirEğer motorun gücü 36W'dan fazla ise, aşağıdaki diyagram gibi ısı fıskiyesi eklenmelidir.

4.Lütfen JYQD-V6.7 sürücü kartının ters bağlantı koruması olmadığını unutmayın, polarite bağlantısının tersine dönmesi durumunda sürücü kartına kalıcı olarak zarar verecektir.

5.Sürücü tahtasındaki 5V çıkış portu harici aygıtı bağlamayı yasaklar. Sadece hız düzenlemesi ve geri dönüş için tahtanın harici potansiyometre ve anahtarına uygulanır.

6.JYQD-V6.7 sürücü tahtasındaki SC terminal, motor hızı darbeleri çıkış sinyali (alt-alt çıkış) ve maksimum çıkış akımı 5mA'dan azdır.

         Maksimum Akım 3A 12V/24V fırçasız DC Motor Sürücü Sensörsüz BLDC Motoru için PWM Kontrolü Bağlayıcı Kablolarla 2
Sürücü Tablosu Şekli



Kablo çizimi
Maksimum Akım 3A 12V/24V fırçasız DC Motor Sürücü Sensörsüz BLDC Motoru için PWM Kontrolü Bağlayıcı Kablolarla 3


5V ----- Sürücü kartı iç çıkış voltajı
SC Motor hızı impuls sinyal çıkış portu, 5V impuls sinyal.



1Kontrol portu.
Z/FBağlantı 5V yüksek seviyede veya bağlantı yok.
0 V düşük seviyede bağlanmak ya da GND'ye bağlanmak ters yönde.
VR ---- Hız kontrolü portu. Analog voltaj doğrusal hız düzenleme 0.1v -5V, Giriş direnci 20K Ohm,GND ile bağlantı girdiğinde PWM hız düzenleme, PWM frekansı:1-20KHZ; Görev döngüsü 0-100%
GND“Drive board iç kontrol için kullanılır.



2Güç bağlantısı.
MA ---- motor aşaması A
MB ---- motor faz B
MC---- motor faz C
GND---- DC-

VCC---- DC +



3.Eğer sürücü tahtası motordan 50 cm'den fazla uzaklıkta ise korunmuş tel kullanın, aksi takdirde
normal kullanımı etkileyen anormal sürüşe yol açabilir.



4.Kontrol portu mesafesi: 2.54mm, Güç portu mesafesi:2.54 mm



5.Sürücü MOSFET ile ısı alıcı veya kurulum plaka arasındaki yalıtımlara dikkat edin.



Boyut Çizimi

Maksimum Akım 3A 12V/24V fırçasız DC Motor Sürücü Sensörsüz BLDC Motoru için PWM Kontrolü Bağlayıcı Kablolarla 4

JYQD-V6'nın kullanıcı el kitabını indirin.70
