28V 3 Fazlı BLDC Motor Denetleyicisi 5A Brushless Motor Hız Denetleyicisi

Başvuru notları:

1.Motorun voltaj ve güç parametrelerinin, belirtilen sürücü tahtasının aralığını geçmediğini doğrulayın.

2.Bu sürücü tablosu, 3 fazlı fırçasız sensörsüz motor için kullanılır, ancak tüm 3 fazlı fırçasız sensörsüz motorlar için doğrudan uygun değildir.geriye dönmek, motorla yüklenmeyen çalışma akımı çok büyüktür, hız sabit değildir, verimlilik düşüktür ve yükle çalıştırılamaz.) Müşteriler, en iyi sürüş etkisini elde etmek için gerçek duruma göre sürücü kartının direncini ve kapasitesini ayarlayabilirler (düzenlemenin nasıl yapıldığına dair ek makaleye bakın)

3.JYQD_V8.20B sürücü tahtası çıplak tahtadır, 36W'dan daha düşük sürücü gücü, ısı dağılmasını zorlamaya gerek yoktur, normal havalandırmayı sağlamak gerekir.

4.Sürücü tablosundaki 5V çıkış bağlantısı dış elektrikli ekipmanlara bağlanamaz.Sadece hız düzenleme ve geri dönüş için bu panoya harici potentiometers ve anahtarlar bağlamak için uygundur.

5.JYQD_V8.20B sürücü kartındaki M bağlantı noktası, motor hızı darbeleri sinyalinin çıkışıdır ve çıkış akımı 5mA'dan azdır.

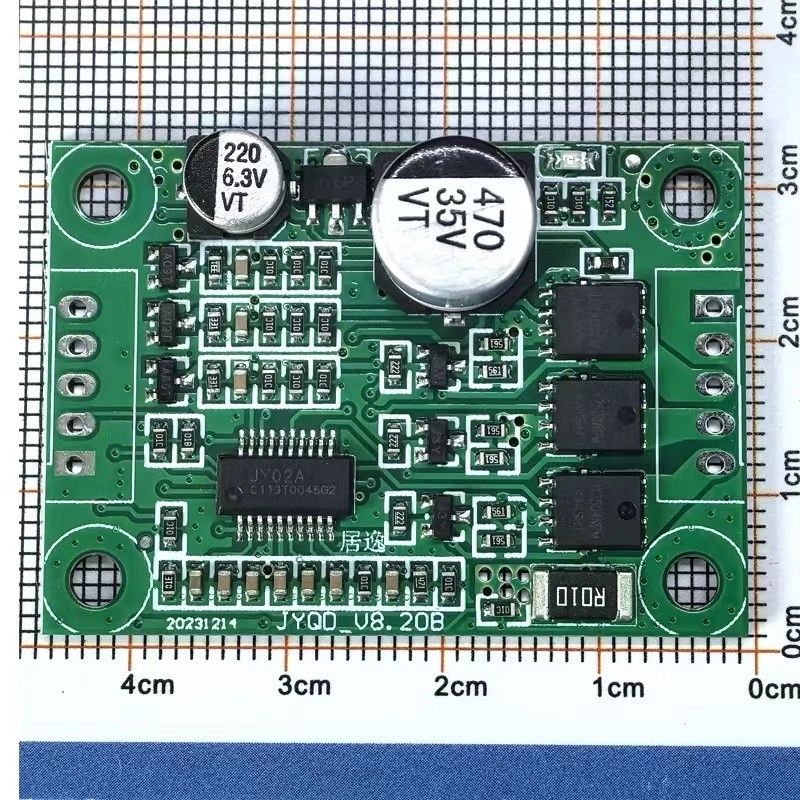

Sürücü Tablosu Şekli

Kablolama Şekilinin Önü

Kablolama Şeması

Liman Tanımı

1.Kontrol Limanı(Sol)

GNDSürücü tahtası iç kontrol için kullanılır.

VRHız kontrol portu. Analog voltaj hız düzenleme 0.1V-5V hız düzenleme, düşükten yüksek doğrusal hız düzenleme.PWM hız düzenlemesi sürücü tahtası ile yerleştirilmelidir.

Z/FDöner yön kontrol portları. Bir yönde 5V yüksek seviyede veya hiç bağlanmayın, diğer yönde 0V düşük seviyede veya GND bağlayın.

FGMotor hızı darbe sinyali çıkış portu, 5V darbe sinyali

5VSürücü tahtası iç çıkış voltajı, dış potansiyometre veya hız ayarlama ve geriye dönme işlemi için düğme.

2Güç Portu.(Sağda)

P+DC +

P- - DC -

MCMotor C Fazı

MBMotor B Fazı

MAMotor Aşama A

3.Lütfen motor faz kablosunun ve Hall kablosunun çok uzun olmamasına dikkat edin, çünkü sürücü tablosu arka elektromotor kuvvet algılamasına dayanıyor.Kablo çok uzunsa sinyal bozulmasına neden olur..

4.Port mesafesi hem Güç Port hem de Kontrol Port için 2.54mm.

5.Sıcaklık alayı eklerken veya sürücü tahtasını yerleştirirken, lütfen sürücü tahtasının yalıtımına dikkat edin.

Boyut çizimi

Birim:mm

JYQD-V8.20B'nin Kullanıcı Kılavuzunu İndir

JYQD_V8.20B-- İngilizce.pdf
