12V BLDC Motor Sürücüsü

JUYI Hall Etkisi 12-36v Motor Kontrol Cihazı, BLDC Motor Sürücüsü Devre Kartı JYQD-V7.3E2

Tüm Kategori

Yüksek Gerilim BLDC Motor Kontrolörü

BLDC Motor Sürücüsü MOSFET

Bizimle İletişim

Ms. Lisa

jiangxinle@juyitech.com

+86-18538222869

Şimdi iletişime geçin

JUYI Hall Etkisi 12-36v Motor Kontrol Cihazı, BLDC Motor Sürücüsü Devre Kartı JYQD-V7.3E2

Marka Adı:	JUYI
Model Numarası:	JYQD-V7.3E2
Moq:	1 Set
fiyat:	Pazarlık edilebilir
Paketleme Ayrıntıları:	PE torba + karton
Ödeme Şartları:	T / T, L / C, Paypal

Ayrıntılı Bilgiler

Ürün Açıklaması

Ayrıntılı Bilgiler

Menşe yeri:

Çalışma Gerilimi:

12VDC

Çalışma akımı:

PWM hız kontrolü:

Hız darbe sinyali çıkışı:

Sürekli Çalışma Akımı:

çıplak tahta:

Yetenek temini:

1000sets / gün

Vurgulamak:

12 v servo motor kontrol

12 voltluk dc elektrik motoru değişken hız kontrol

Ürün Açıklaması

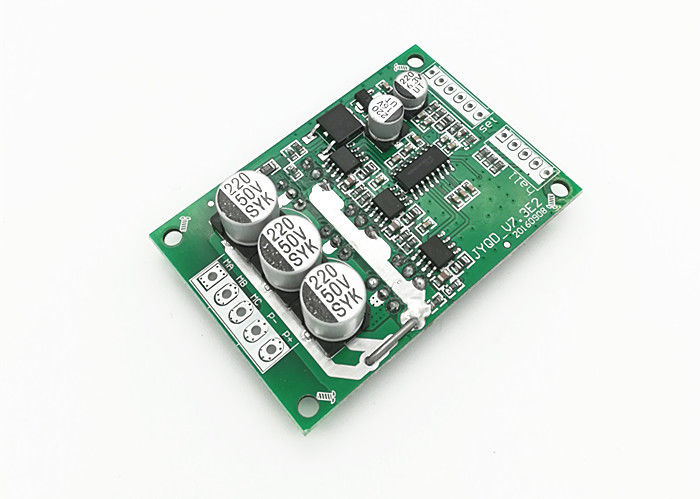

12VDC Hall etkisi BLDC motor sürücüsü devre kartı JYQD-V7.3E2 ,15A çalışma akımı

MODEL:JYQD-V7.3E2

ÇALIŞMA SICAKLIĞI(℃):-20—85°C

ÇALIŞMA GERİLİMİ(V):12V-36V

MAKS AKIM (A):16A

SÜREKLİ ÇALIŞMA AKIMI:15A

PWM HIZ DÜZENLEMESİ:Görev döngüsü %0-100(1-20KHZ)

ANALOG GERİLİM HIZ REGÜLASYONU (V):0-5V

Hız darbe sinyali çıkışı:EVET

Uygulama yönergeleri

1. Motorun voltaj ve güç parametrelerinin belirtilen aralığı aşmadığını doğrulayın.

2. Hall ile 120°'de Hall fırçasız dc motora uygulanabilir, tüm üreticilerin Hall hattı dizisi karşılık gelmez, en iyi sürüş etkisini elde etmek için Hall hattı dizisini veya motor üç fazlı hat dizisini gerçek duruma göre ayarlayabilirsiniz. .

3. JYQD-V7.3E2, muhafazası ve soğutucusu olmayan sürücü kartıdır, motoru herhangi bir soğutucu olmadan 100 watt'ın altında çalıştırabilir, ancak normal havalandırmaya ihtiyaç duyar.

4. Sürücü kartındaki 5V çıkış bağlantı noktasının harici güç ekipmanı bağlaması yasaktır.Yalnızca harici potansiyometre veya hız ayarı, komütasyon ve etkinleştirme işlemi için anahtar için geçerlidir.

Bağlantı şeması

1. Kontrol portu

5V —Sürücü kartı dahili çıkış voltajı, harici potansiyometre veya hız ayarı ve ters çalışma için anahtar

Z/F —Dönen yön kontrol portları.“5V” yüksek seviyede bağlayın veya bağlantı yok İleri yönde, 0 V düşük seviyede bağlayın veya GND'ye bağlayın ters yönde.

VR —Hız kontrol bağlantı noktası.Analog voltaj doğrusal hız regülasyonu 0.1v -5V, Giriş direnci 20K Ohm'dur, giriş PWM hız regülasyonu, PWM frekansı: 1-20KHZ olduğunda GND'ye bağlayın;Görev döngüsü %0-100

EL —Bağlantı noktası kontrolünü etkinleştirin.Çalışmaya izin vermek için 5V bağlayın veya bağlantı yok, çalışmayı yasaklamak için GND'yi bağlayın.

Sinyal— Hız darbe sinyali çıkışı

GND—Sürücü kartı dahili kontrolü için kullanılır

2. Güç bağlantı noktası

MA ---- motor fazı A

MB ---- motor fazı B

MC---- motor fazı C

P-----DC-

P+----DC +

3.Hall sensörü bağlantı noktası

Ha--- Salon bir

Hb---Salon b

Hc---Salon c

GND --- GND

5V --- 5V çıkış

4. Sürücü panosu motordan 50 cm'den daha uzaksa korumalı kablolar kullanın, aksi takdirde normal kullanımı etkileyen anormal sürüşe neden olabilir.

5. Kontrol bağlantı noktası mesafesi: 2,54 mm, Güç bağlantı noktası mesafesi: 3,96 mm

6. Sürücü MOSFET'i ile soğutucu veya kurulum plakası arasındaki yalıtıma dikkat edin.

Boyutsal çizim

JYQD-V7.3E2 KULLANIM KILAVUZUNU İNDİRİN
