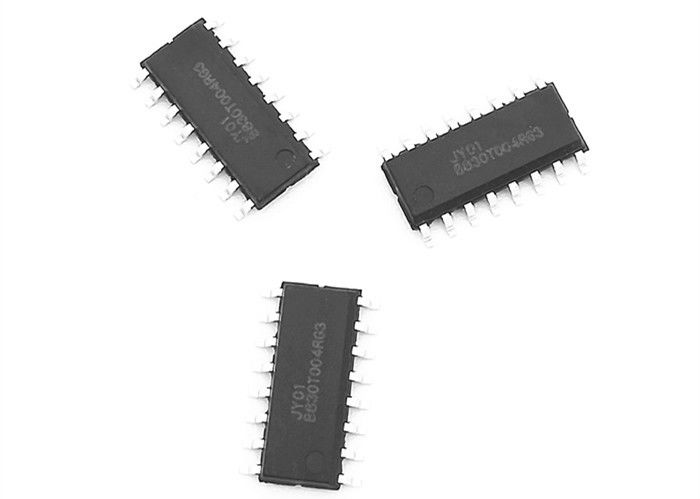

JY01 3 Faz BLDC Motor Sürücü IC, Yüksek Akım Fırçasız Kontrol IC

3 fazlı fırçasız DC motor sürücüsü IC JY01

JY01 özellikleri

JY01, Hall sensörlü BLDC motora veya sensörsüz BLDC motora uygulanan fırçasız DC motor sürücüsü için özel tasarlanmış kontrol IC'sidir, uygulaması kolaydır, çevresel devre basit, düşük maliyetlidir, düşük gürültü, yüksek verimlilik, istikrarlı kalite ve profesyonel teknik destek ile SPWM sürücü modudur, JY01 birçok elektronik mühendisi tarafından hızlı bir şekilde onaylanmıştır.

JY01, aşağıdakiler gibi birçok alanda yaygın olarak kullanılmaktadır:
fırçasız DC fan, fırçasız DC pompa, çim biçme makinesi, scooter, dengeli araba, robot, bilimsel alet ve ekipmanlar, otomatik yakıt pompası, elektrikli camlar, elektrikli koltuk ayarı, klima fanı, elektrikli dikiz aynası ayarı, örneğin elektrikli süpürgeler, klima, sıhhi tesisat ekipmanları, üst düzey çocuk oyuncakları, model uçak, model arabalar, model vb. gibi ev aletleri; Ayrıca taşlama makineleri, el matkapları, gravür makineleri, elektrikli tornavidalar vb. gibi el aletlerinde de yaygın olarak kullanılmaktadır.


2: Özellikler

Çalışma voltajı: 4,5 v-5,5 V.

Çalışma sıcaklığı: -40-85°C
Sürücü modu: SPWM
Daul sürüş modu: Hall sensörlü veya sensörsüz
Uyarlanabilir motor: salon motoru/salon motoru yok.
Direksiyon kontrolü: pozitif/negatif
Yumuşak geri vites: Evet
Hız sinyali: Evet
Aşırı yük koruması: Evet
Mevcut kapalı döngü: Evet
Sabit akım sürücüsü: Evet
Engelleme koruması: Evet
Yumuşak başlangıç: evet
Özel teknoloji: JYKJ tam durum emniyetli başlatma fonksiyonu
Hız ayarı: doğrusal
Yumuşak başlangıç ​​süresi: 1 S,3 S,10S isteğe bağlı

SOP16 paketleme

JY01, Hall veya sensörsüz fırçasız DC motor için 2'si 1 arada kontrol IC'ye entegre edilmiştir, bu da onu çok kolaylaştırır
Uygulama kullanımda, lütfen devre tasarımı ve uygulamasından önce dikkat edin.

1: Hall sensörü motor sürücüsü için JY01, Pin 1'i Vss'ye bağlayın veya güç açıkken 5V'yi bağlayın, JY01 Hall yolu olarak sürecektir.
2: Sensörsüz motor sürücüsü için JY01, Pin 1'e 0,1V -4V teklif eder, JY01 Sensörsüz şekilde sürecektir.
Pin 1 çok fonksiyonlu pindir, üç çalışma durumu vardır:
1: Güç açıldığında uygulama ayarlarında JY01.
2: Bu pin Hall yolu altında bir Etkinleştirme kontrol pinidir, Yüksek seviye voltajı normal sürücüdür, Düşük seviye voltajı
yasak sürücü (çıkış yok)
3: Bu pin, Sensörsüz yol altındaki Başlangıç ​​torku ayar pinidir, voltaj aralığı: 0,1V-2V.
Lütfen tasarımdan önce JY01'in uygulama durumunu onaylayın.
